positive Flanke

Allgemein:

Flanken sind Zustandswechsel von binären Signalen.

Die positive Flanke hat mindestens einen Eingang und einen Ausgang.

Zusätzliche Eingänge können Laufzeit, Reset oder Bausteinfreigaben sein. Mögliche zusätzliche Ausgänge sind diverse Statussignale - z.B. Zeiten.

Symbol :

Symbol

Realisierung:

In der S5 gibt es, im Gegensatz zur S7, keine positive Flanke als Befehl. Hier muss die Flanke per Hand erzeugt werden.

Schaltung AWL
E0.0 --- M0.1 Zwischenmerker --- M0.0 ---

Funktion :

An einem digitalen Eingang (E) einer SPS ist ein Taster angeschlossen. Bei betätigtem Taster wird Spannung an den Eingang der SPS angelegt. Der Eingang wird gesetzt (E = 1). Bei unbetätigtem Taster ist der Eingang Low (E = 0).

Abgesehen von den statischen Zuständen 'Taster ist betätigt' und 'Taster ist unbetätigt' gibt es noch zwei dynamischen Zustände 'Taster wird betätigt' und 'Taster wird los gelassen'.

Wenn der Taster betätigt wird ändert sich das Signal am Eingang der SPS von 0 nach 1.

Dies ist eine positive Flanke.

Der Ausgang Q wird für eine festgelegte Zeit (meist einen Abarbeitungszyklus) auf 1 gesetzt.

Verwendung :

Ein Behälter soll über eine Automatik abgepumpt werden. Bei Überschreitung des Maximalstandes wird ein Bit gesetzt. Wenn mit der positiven Flanke die Pumpe eingeschaltet wird besteht die Möglichkeit die Pumpe jeder Zeit mit einem anderen Signal wieder auszuschalten. Die Pumpe kann auch ausgeschaltet werden, wenn der Maximalstand noch Überschritten ist.

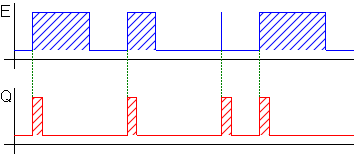

Signalzustandsdiagramm:

P_Flanke
