SPS-Aufgaben - Zeitglieder

verlängerter Impuls

Allgemein :

Der Impuls hat mindestens einen Eingang und einen Ausgang.

Als Parameter wird die Laufzeit benötigt.

Zusätzliche Eingänge können Laufzeit, Reset oder Bausteinfreigaben sein. Mögliche zusätzliche Ausgänge sind diverse Statussignale - z.B. Zeiten.

Symbol :

Impuls

Realisierung :

Schaltung AWL
E0.0 --- E0.1 Reset --- M1.0 --- V

Funktion :

Wird am Eingang E ein High (1) angelegt läuft die Laufzeit an. Der Ausgang Q wird sofort gesetzt. Der Ausgang bleibt so lange gesetzt, bis die Laufzeit abgelaufen ist. Bleibt das 1 - Signal am Eingang anstehen wird der Ausgang gelöscht, wenn die Laufzeit abgelaufen ist. Geht der Eingang vor Ende der Laufzeit zu Low (0) wird der Ausgang erst gelöscht, wenn die Laufzeit abgelaufen ist.

Beispiel / mögliches Einsatzgebiet:

Der Impuls wird immer dann verwendet, wenn mit Aktivierung einer Funktion eine zweite Funktion über eine festgelegte Zeit mitlaufen soll.

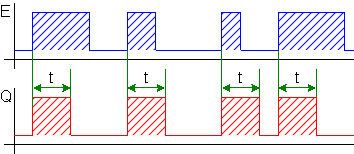

Signalzustandsdiagramm:

Impuls
