Impuls
Allgemein :
Der Impuls hat mindestens einen Eingang und einen Ausgang.
Als Parameter wird die Laufzeit benötigt.
Zusätzliche Eingänge können Laufzeit, Reset oder Bausteinfreigaben sein. Mögliche zusätzliche Ausgänge sind diverse Statussignale - z.B. Zeiten.
Symbol :
Realisierung :
| Schaltung | AWL |
Funktion :
Wird am Eingang E ein High (1) angelegt läuft die Laufzeit an. Der Ausgang Q wird sofort gesetzt und bleibt so lange gesetzt bis die Zeit abgelaufen ist oder der Eingang zu Low (0) geht.
Beispiel / mögliches Einsatzgebiet:
Der Impuls wird immer dann verwendet, wenn mit Aktivierung einer Funktion eine zweite Funktion über eine festgelegte Zeit mitlaufen soll.

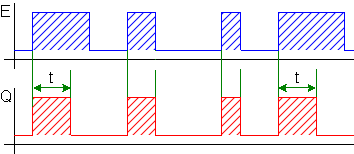

Signalzustandsdiagramm:
